你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步

来源:365招生网-天天招生网

2021-09-08 10:22:12|已浏览:99976次

这是本次解析的简单分模案例 ,发现平常很多同学很喜欢学习观看老师的模具分模案例,这次就具体为学员们介绍简单的分模案例,也好让你们对模具分模有所了解。本次介绍的是这套产品,产品所做分型面并不需要特殊手法,只是一些地方需要做枕位,以及需要进行滑块抽芯,综合看来是偏于简单的!

你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步
你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步
你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步
你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步

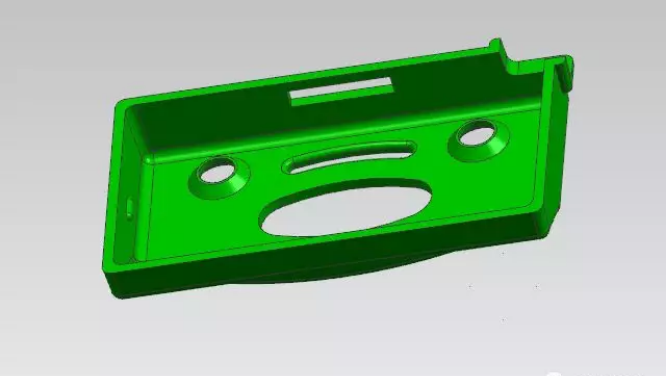

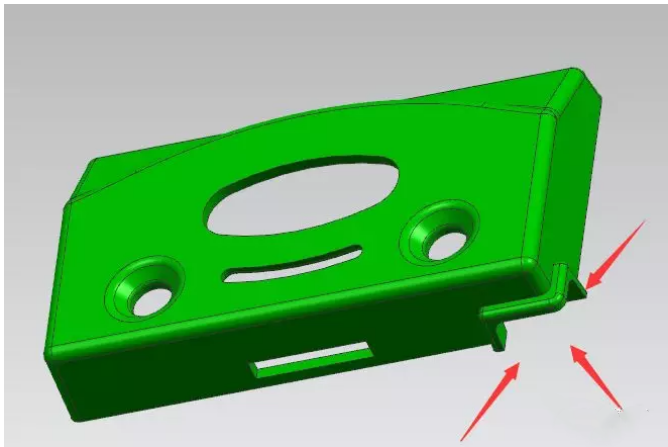

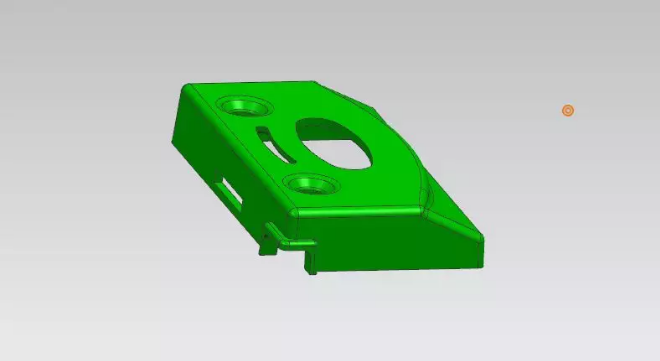

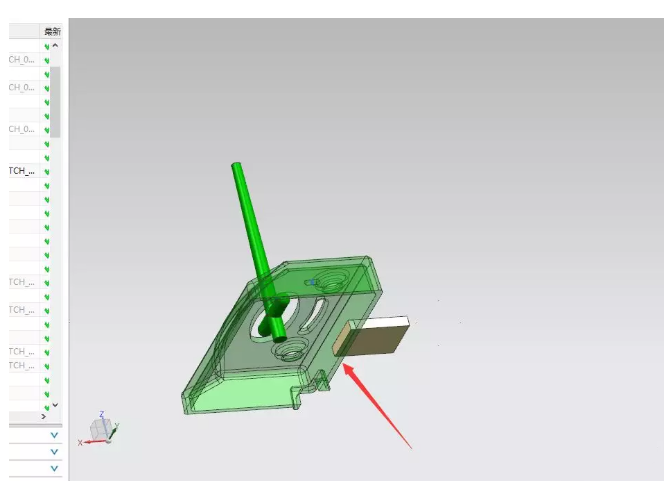

可以看到产品是个类似有一定拼装结构的盒子状产品,首先进行的就是思考分型面的制作,此外还可以看到需要一个抽芯滑块的地方,如图已经给同学们用红色箭头标记了。

你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步

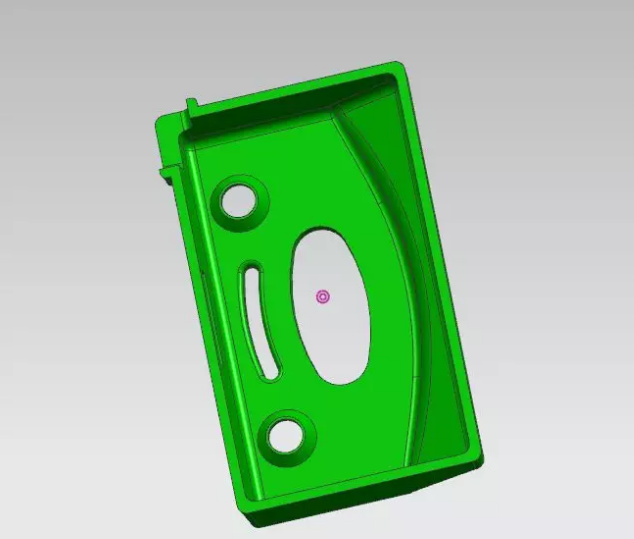

到时候进行加工的时候便可以做滑块座,滑行槽来进行对滑块的进一步优化!接下来的便是分型面的制作了,可以看到产品最大轮廓处则是一圈平面,那么分型面的制作是非常简单了,但是要考虑到产品一个角形成的枕位的制作。如下图,老师已经红色标记。

你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步

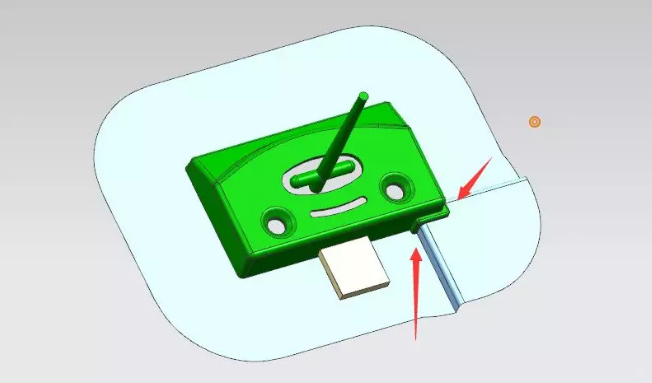

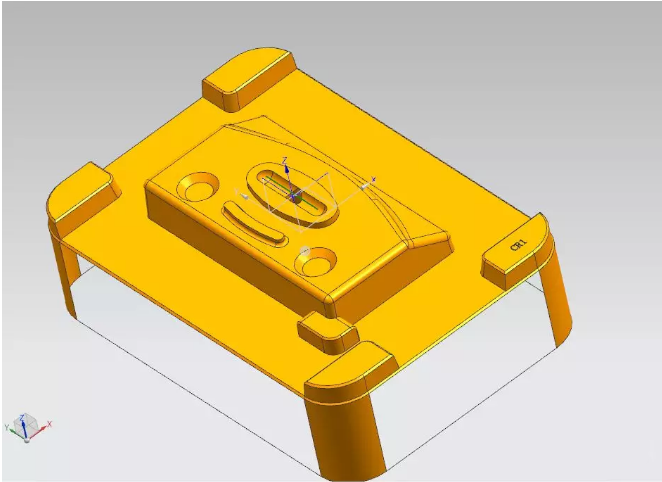

所以分型面制作之后便是这样,是需要作出枕位的!

你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步

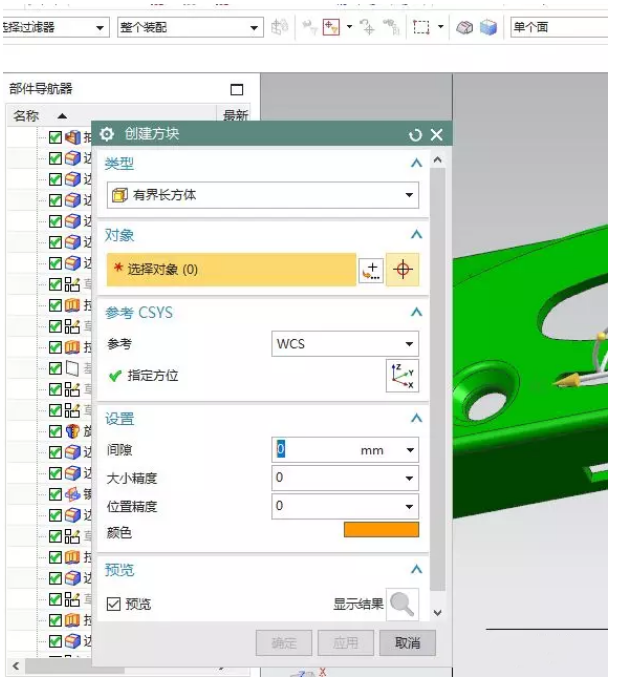

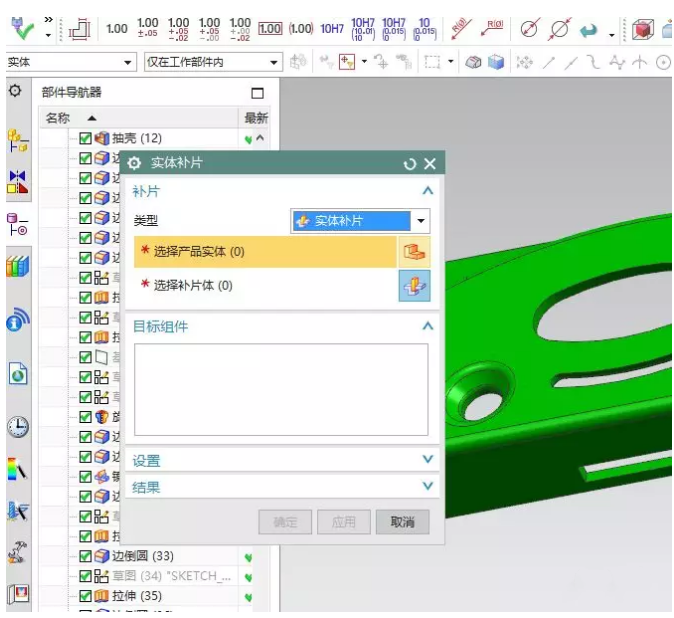

当然做完这一切还没结束,需要应用注塑模向导里面的工具 ,选择创建方块,创建完成之后,再进行实体补片进行修补。

你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步
你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步

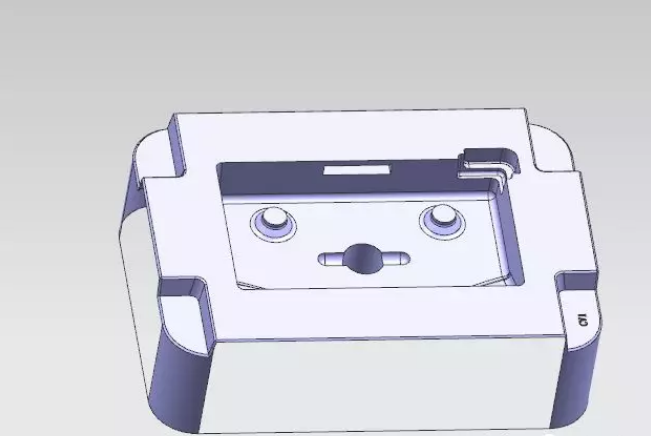

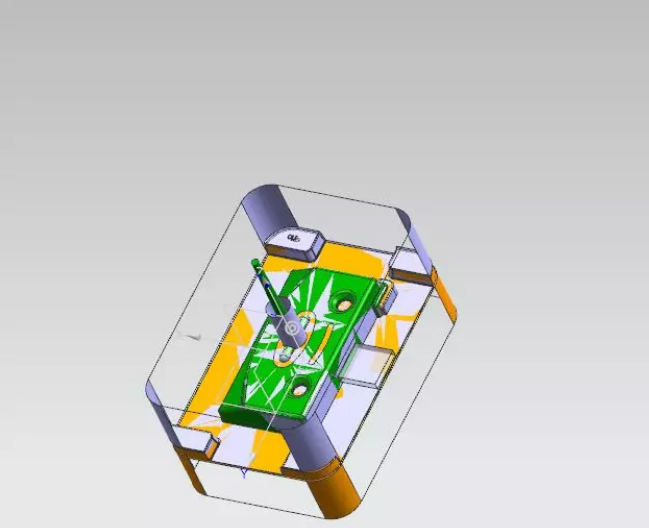

补完之后,用创建方块进行模仁的创建工作,之后再利用分型面进行分模分型,便是我们想要的前模仁以及后模仁了,当然也别忘记滑块的存在,后续也会讲到。

你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步
你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步
你没见过的模具设计分模案例 每天积累一点点 离大神又近了一步
