UG模具设计 最牛逼的转动出产品扣位 你肯定没见过

来源:365招生网-天天招生网

2021-09-09 15:18:10|已浏览:100150次

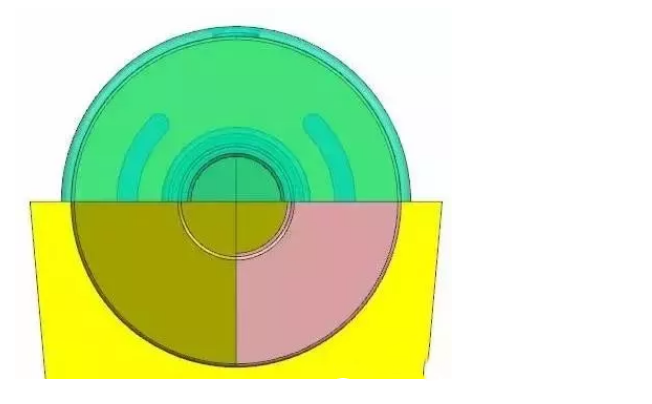

今天和大家分享一个模具设计里有趣的模具机构,先上产品图.


UG模具设计 最牛逼的转动出产品扣位 你肯定没见过

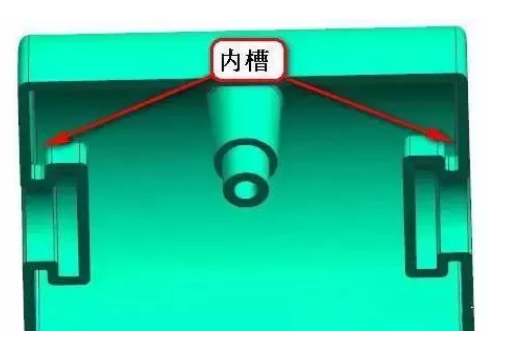

前模的外观部分规规矩矩没什么特别的地方,后模的胶位就不是了,有扣位。本来如果没有这个半圈内槽,这里两边的扣位可能出内滑块或者斜顶就可以了,但是多了圈槽位,就我们常规的出模方式就不适用了。唯有另辟路径。

UG模具设计 最牛逼的转动出产品扣位 你肯定没见过

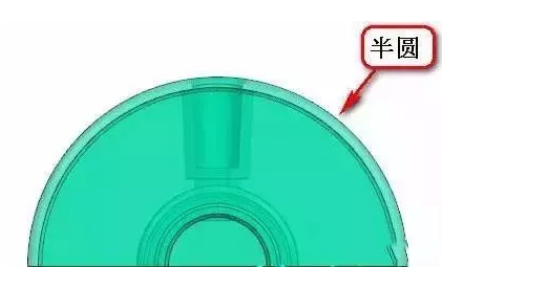

我们观察到产品是一个半圆的形状,有些朋友可以想的到通过转动镶件可以出模。但这个转动应该怎么去实现呢?

UG模具设计 最牛逼的转动出产品扣位 你肯定没见过

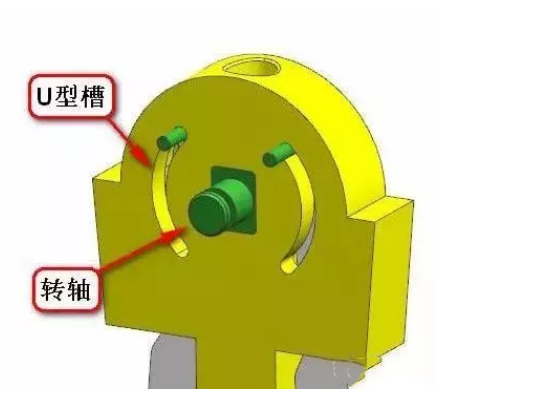

先在产品中间做一个直顶,直顶中间做一个转轴,是用来固定旋转镶件的,再以转轴为中心做一个U形槽,是用来控制旋转镶件的转动的。

UG模具设计 最牛逼的转动出产品扣位 你肯定没见过

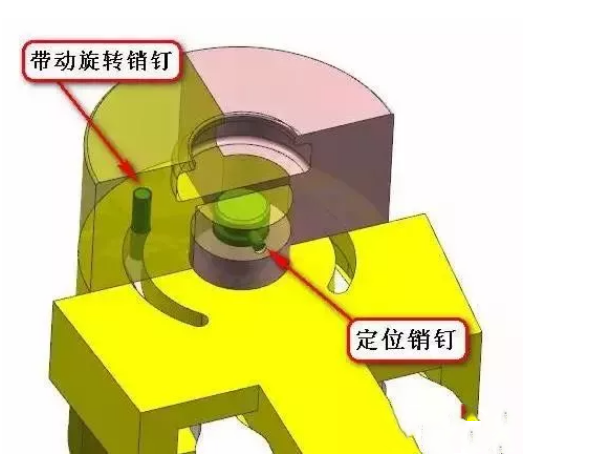

安装旋转镶件时需要在插入带动旋转的销钉,然后两边的旋转镶件都装好之后需要插入定位销钉,把旋转镶件固定在轴上。

UG模具设计 最牛逼的转动出产品扣位 你肯定没见过

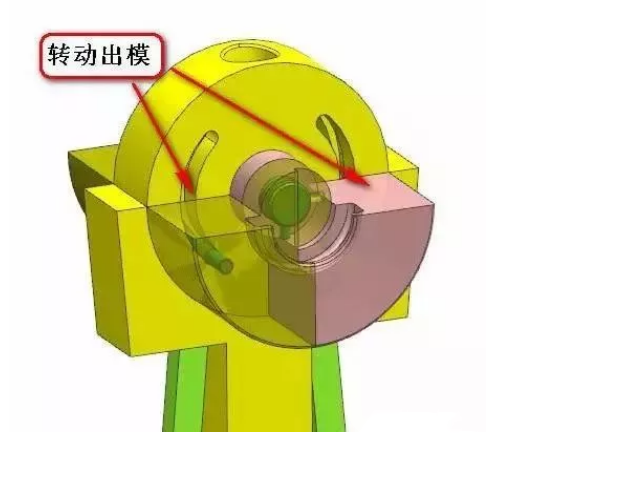

顶出机构就稍微要复杂些,因为需要通过不同的顶出顺序来控制转动。顶出时,杆1先顶.杆2不动,那么顶到一定的距离后,旋转镶件的转动如图

UG模具设计 最牛逼的转动出产品扣位 你肯定没见过
UG模具设计 最牛逼的转动出产品扣位 你肯定没见过
UG模具设计 最牛逼的转动出产品扣位 你肯定没见过
我们平时常用的那些模具机构有时候并不能帮我们解决所有的产品,有一些产品的模具结构是需要开发我们的立体想象空间去解决的,一个优秀杰出的模具设计师必定是脑洞大开,敢于用自己的思维去打破常规!
