汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

来源:365招生网-天天招生网

2021-09-09 15:20:01|已浏览:85703次

每天花两分钟,学习各种产品模具结构设计思路,相信你会有不一样的收获!


汽车后座椅中间扶手模具,两侧倒扣采用只抽芯孔设计,是这套模最大亮点 ,图档 XW024

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

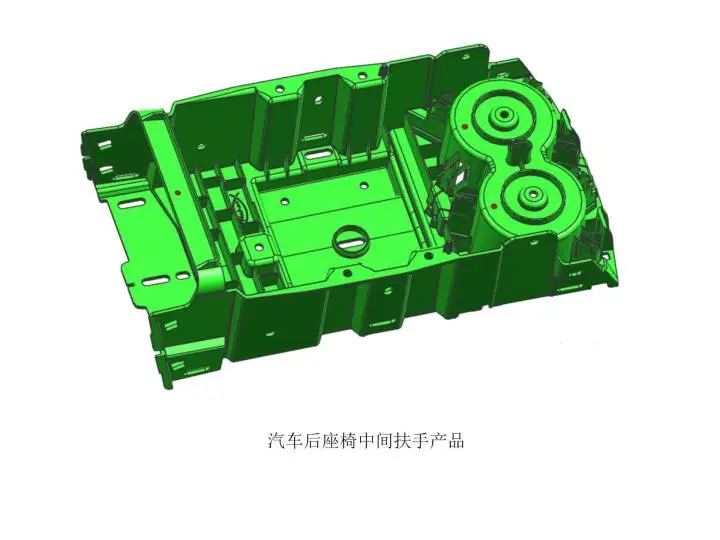

汽车后座椅中间扶手产品

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

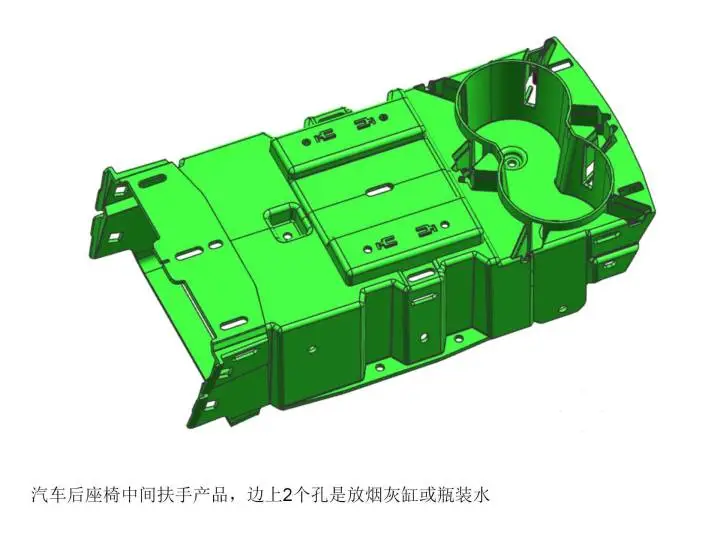

汽车后座椅中间扶手产品,边上2个孔是放烟灰缸或瓶装水

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

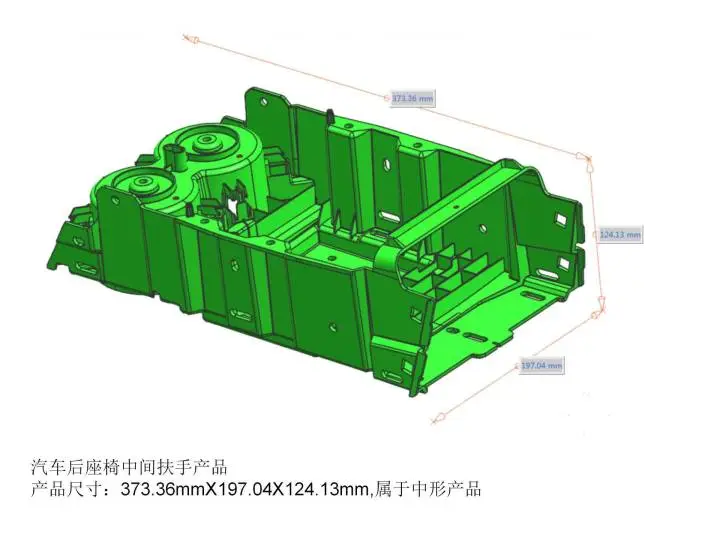

汽车后座椅中间扶手产品

产品尺寸:373.36mmX197.04X124.13mm,属于中型产品

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

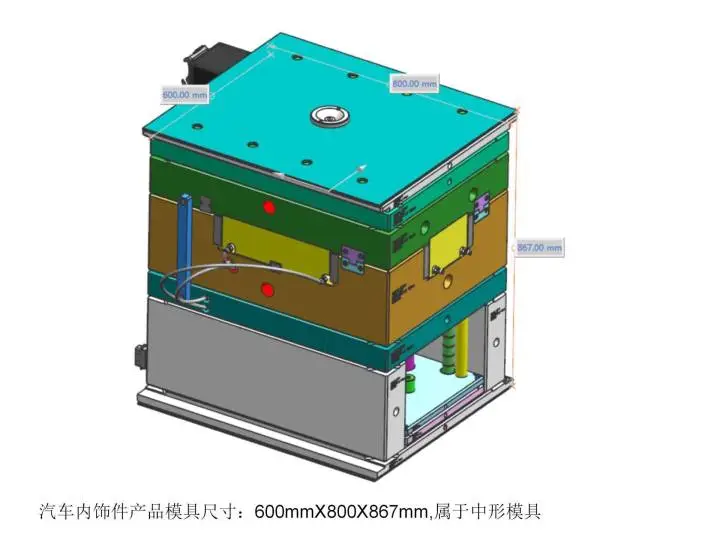

汽车内饰件产品模具尺寸:600mmX800X867mm,属于中形模具

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的
汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

胶料是PC+ABS

热流道3点尖点式进胶

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的
汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

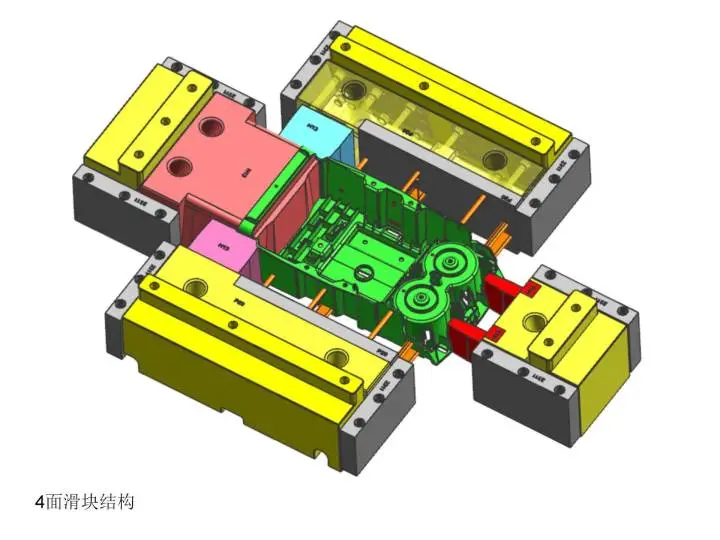

01 4面滑块结构

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

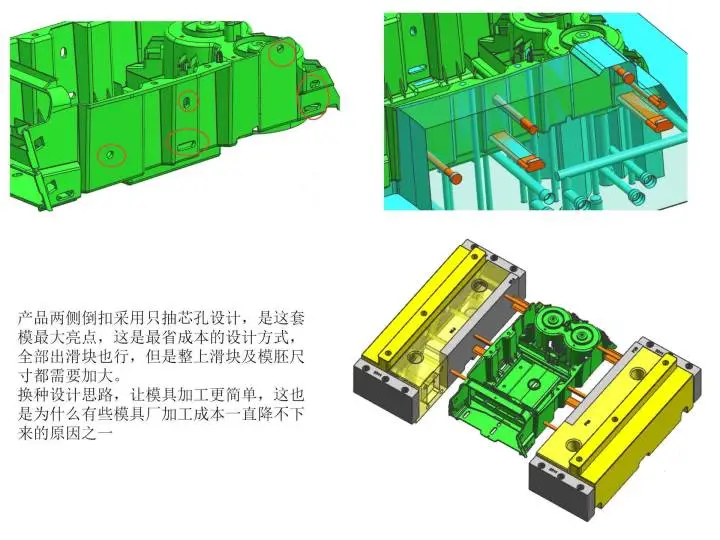

02 产品两侧倒扣采用只抽芯孔设计,是这套模最大亮点,这是最省成本的设计方式,全部出滑块也行,但是整上滑块及模胚尺寸都需要加大。

换种设计思路,让模具加工更简单,这也是为什么有些模具厂加工成本一直降不下来的原因之一

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

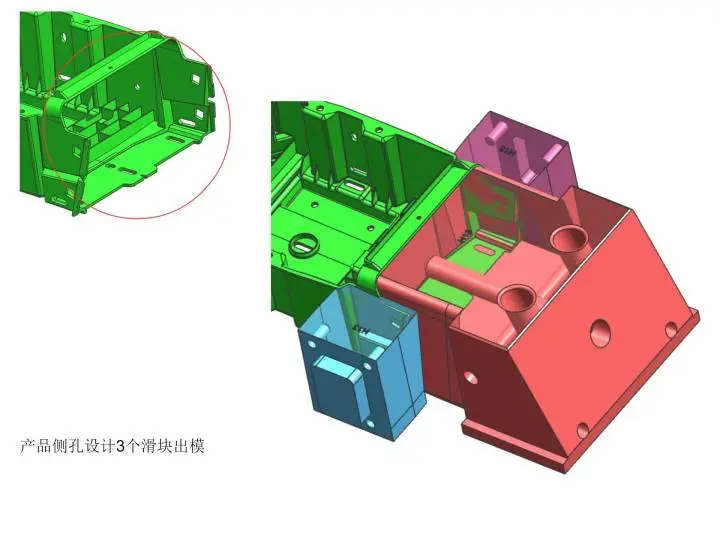

03 产品侧孔设计3个滑块出模

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

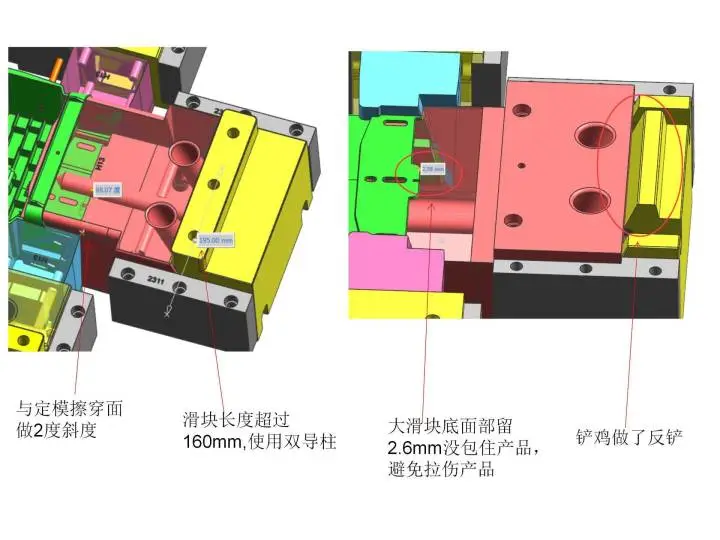

04 滑块与定模擦穿面做2度斜度,滑块长度超过160mm,使用双导柱

大滑块底面部留2.6mm没包住产品,避免拉伤产品

需要模具设计资料和软件安装包的可以关注小编,或私信回复我:“领取”二字,

即可抱走!感谢支持 !

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

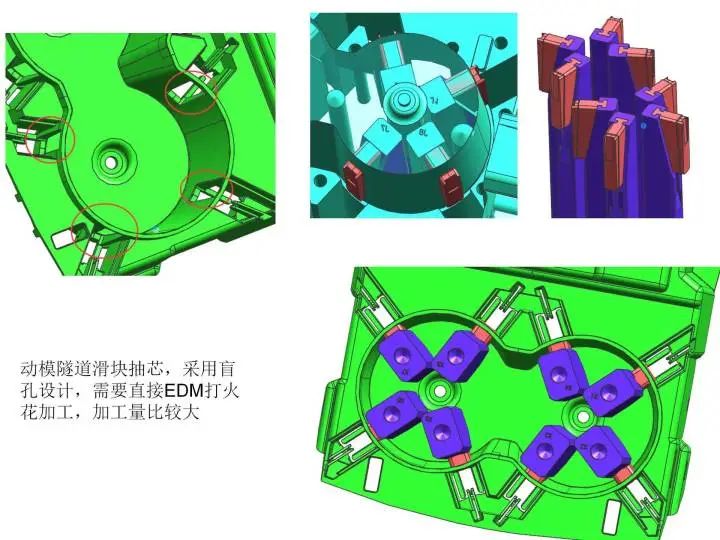

05 动模隧道滑块抽芯,采用盲孔设计,需要直接EDM打火花加工,加工量比较大

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

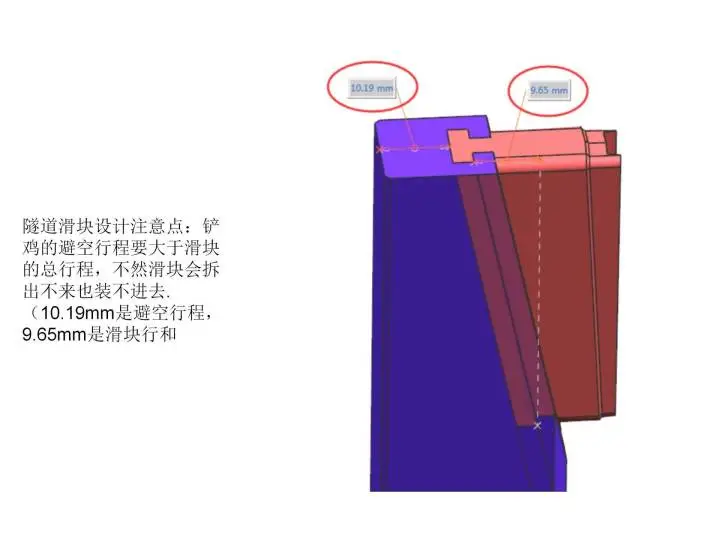

06 隧道滑块设计注意点:铲鸡的避空行程要大于滑块的总行程,不然滑块会拆出不来也装不进去.(10.19mm是避空行程,9.65mm是滑块行和

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

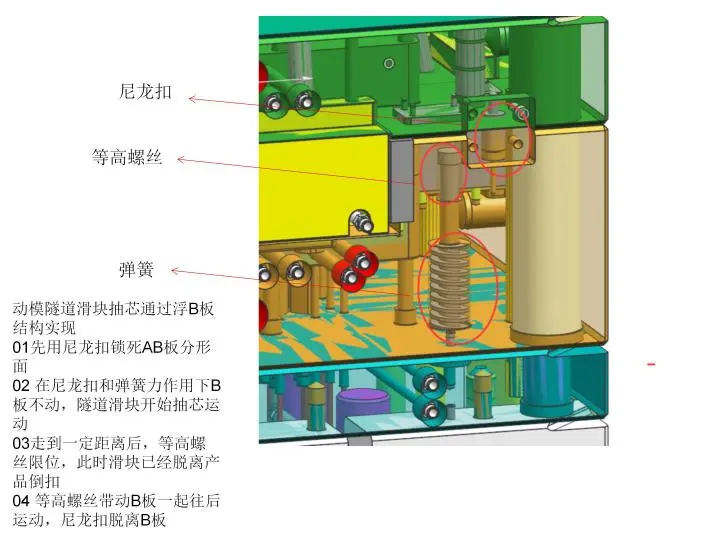

07 动模隧道滑块抽芯通过浮B板结构实现

01先用尼龙扣锁死AB板分形面

02 在尼龙扣和弹簧力作用下B板不动,隧道滑块开始抽芯运动

03走到一定距离后,等高螺丝限位,此时滑块已经脱离产品倒扣

04 等高螺丝带动B板一起往后运动,尼龙扣脱离B板

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

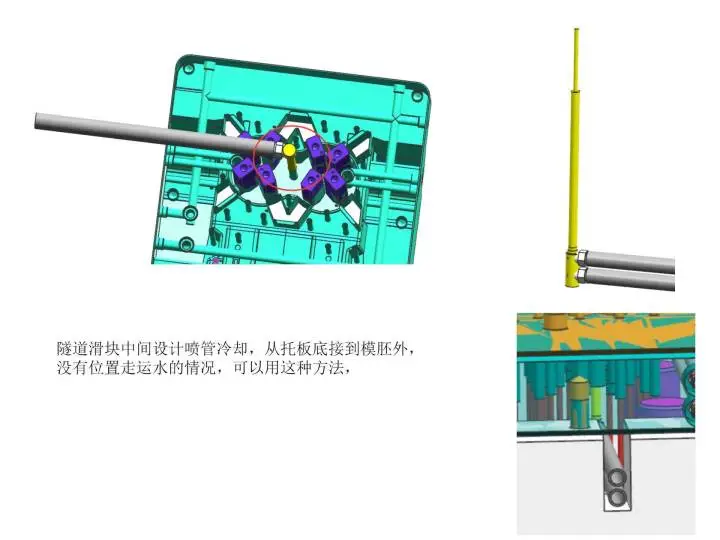

08 隧道滑块中间设计喷管冷却,从托板底接到模胚外,没有位置走运水的情况,可以用这种方法

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

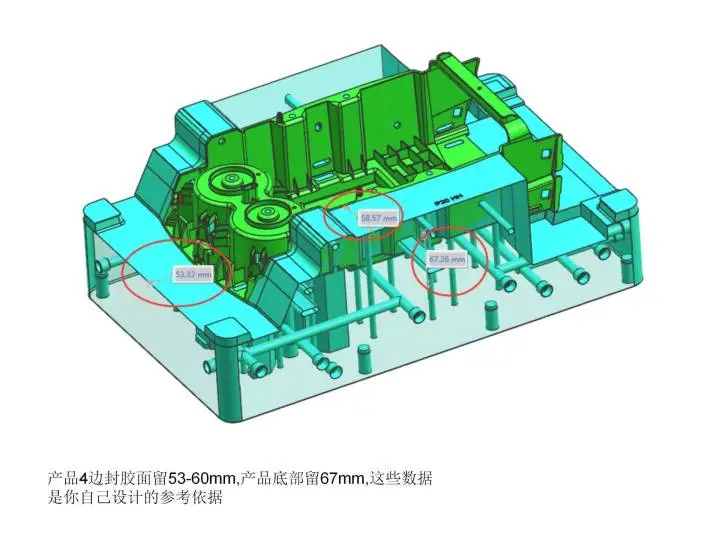

09 产品4边封胶面留53-60mm,产品底部留67mm,这些数据是你自己设计的参考依据

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

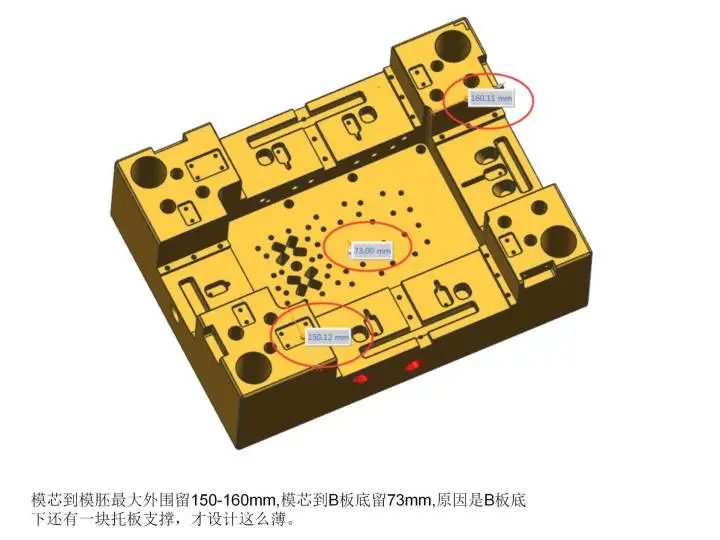

10 模芯到模胚最大外围留150-160mm,模芯到B板底留73mm,原因是B板底下还有一块托板支撑,才设计这么薄。

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的
汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

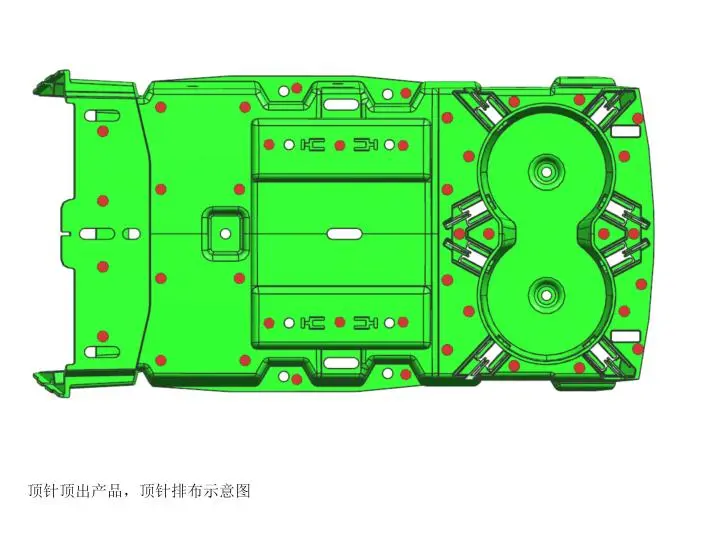

顶针顶出产品,顶针排布示意图

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的
汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

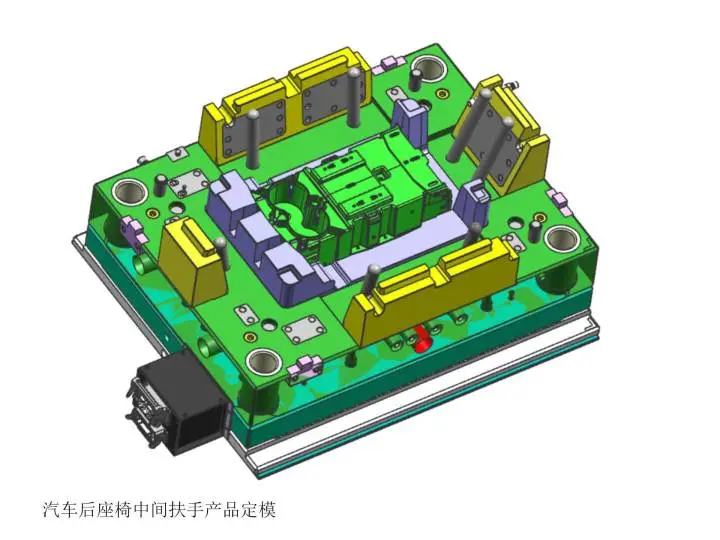

汽车后座椅中间扶手产品定模

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

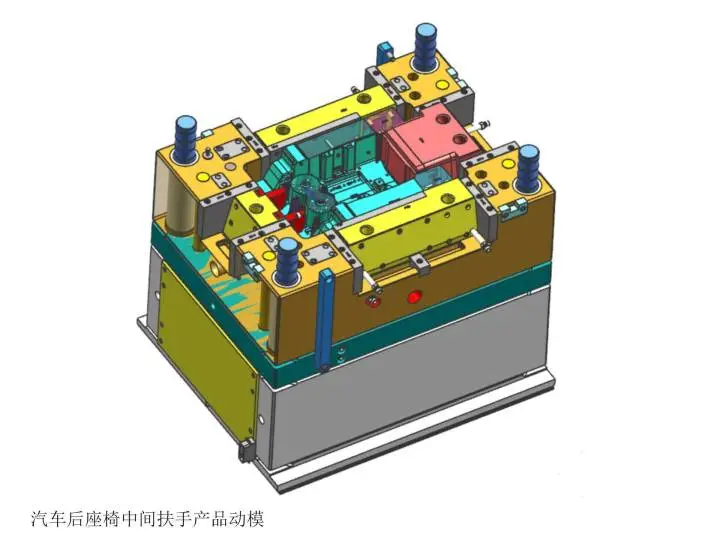

汽车后座椅中间扶手产品动模

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

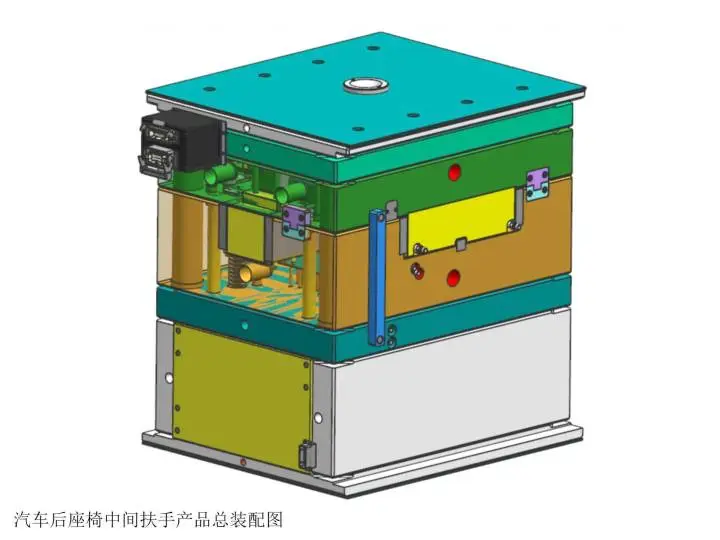

汽车后座椅中间扶手产品总装配图

汽车后座扶手模具 两侧采用只抽芯孔设计 以前肯定没见过的

小结:每套模具都有其它结构亮点,吸收为已所用就好了。
