非标机械设计：设计案例的分享，每个设备还自带教程

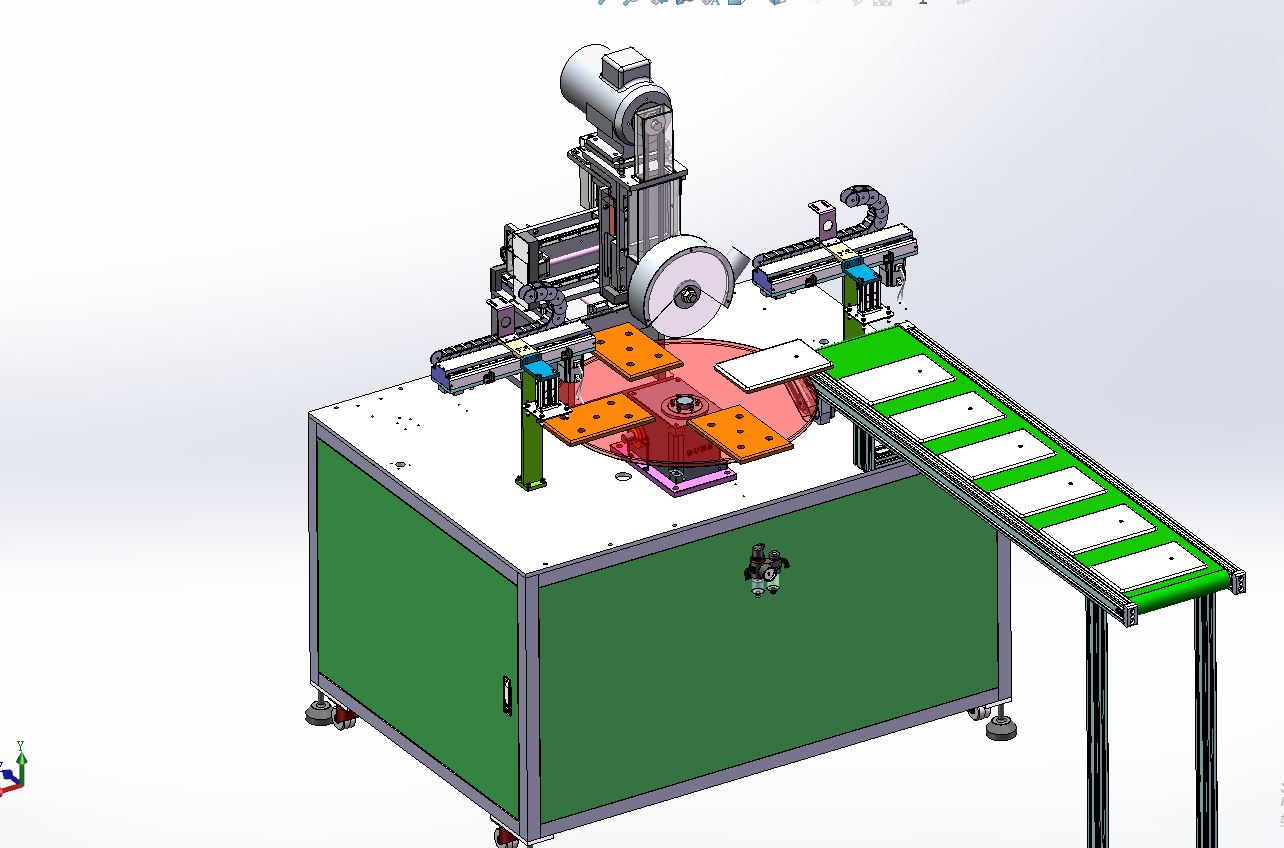

一.Appl平板电脑打磨设备设计案例

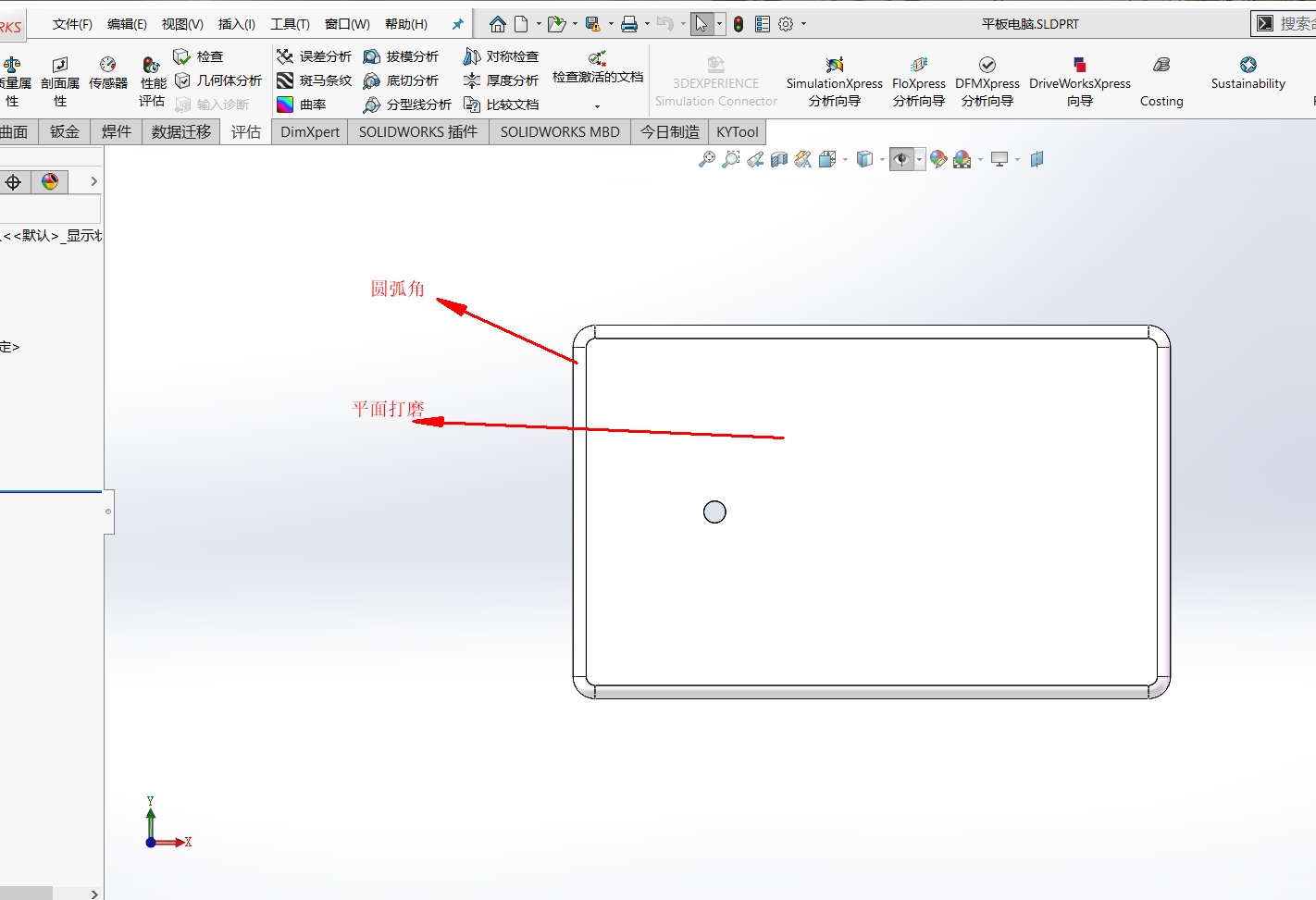

1.该设备的是最平板电脑的后壳进行打磨剖光，打磨剖光有两个步骤，一是平面打磨，圆弧角打磨。

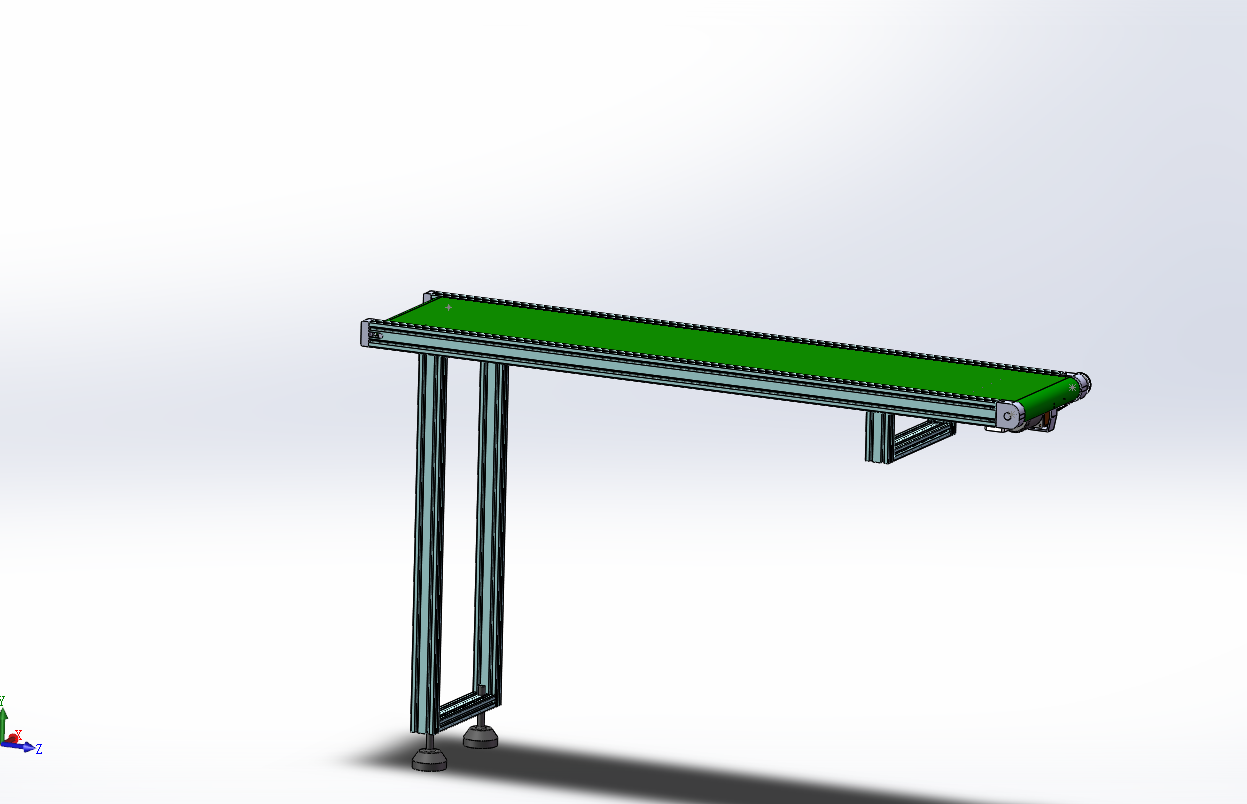

2.对平板电脑上料机构的的设计，用皮带输送机输送平板，因为平板外壳载荷轻没要求。

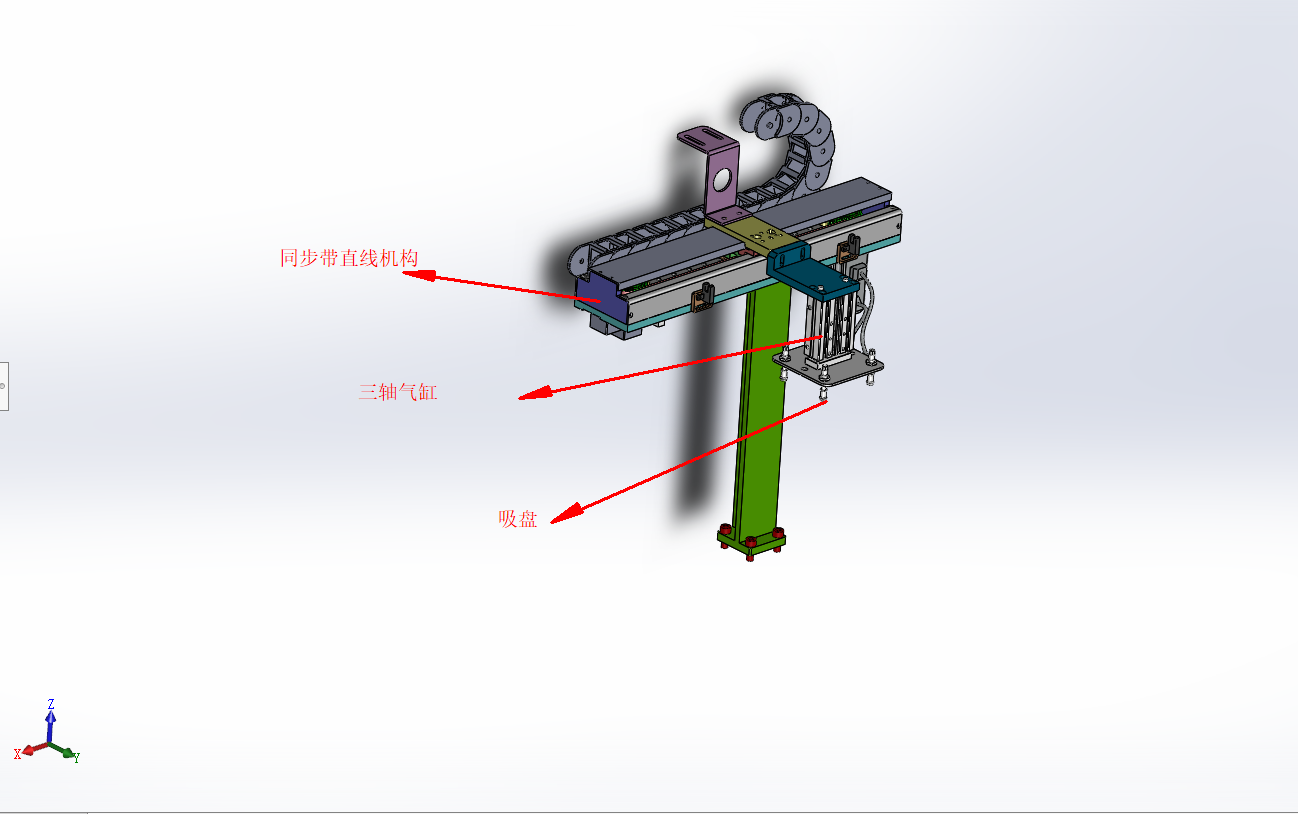

3.通过皮带无法输送到夹具上，只能用到移栽机构，移栽采取的是吸盘加三轴气缸加同步带驱动，因为工件是板类零件，面也比较光滑，可采用吸盘。

三轴气缸是可承受径向及轴向力。

同步带相对于价格较低，能满足精度的同时可用到该机构。

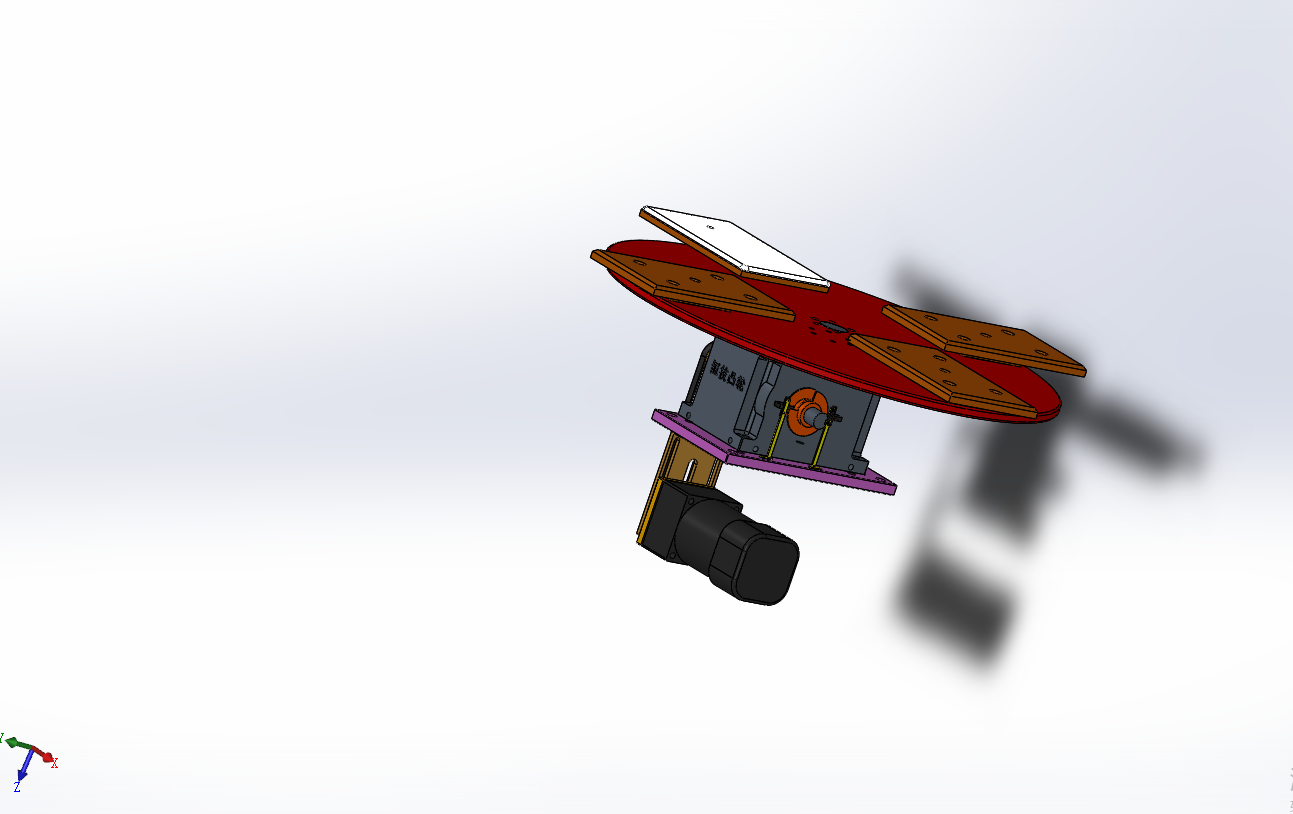

4.凸轮分割器转盘机构，移栽机构将平板移动到该位置，进行定位。

凸轮分割器：是4个工位，一般选择偶数。

定位时间较长时需要在分割器加传感器，进行停止电机驱动

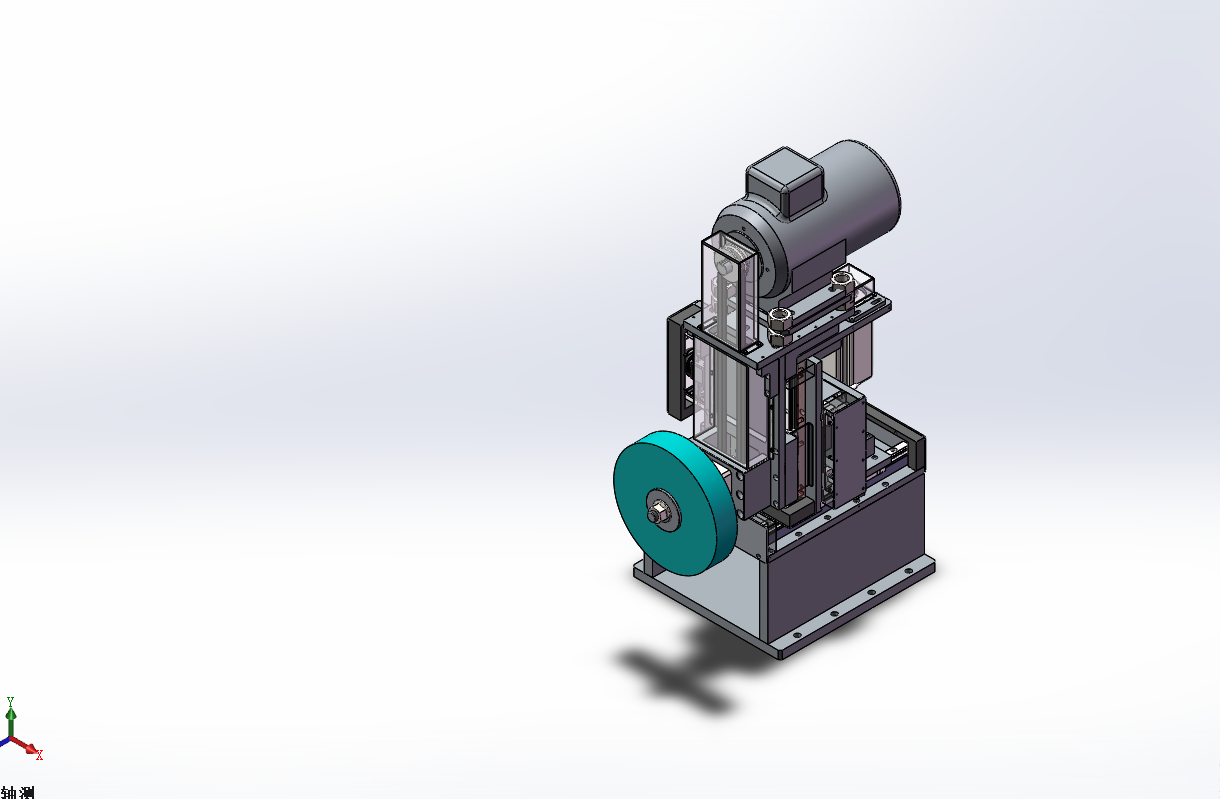

5.打磨机构的设计，是采用三轴设备设计的，轴组成：步进电机+滚珠丝杠

打磨轮是采用真空抽打磨的后的铁屑

打磨轮的动力源三相异步电机，传动机构三角带带动打磨轮。

6.平面的部分打磨设备设计部分，后面部分明天更新。
