关于UGNX12.0新增功能的介绍

****NX12.0是最后一个支持WIN7系统的UG版本啦！

****NX12.0是2017年10月份上市的！是UG终多版本中比较经典的版本，是偶数的版本！UG12.0版本号：NX12.0.027

****NX12.0以后发布了NX1847系列、NX1851系列.NX1872系列、NX1899系列（2020.4.10发布）。

NX12.0新增加了很多功能：如可以多窗口显示.“运动仿真”.增加了“引导曲线”.“管道加工”.“自适应铣削”.“机器人加工”.“叶片加工模块”.等等。

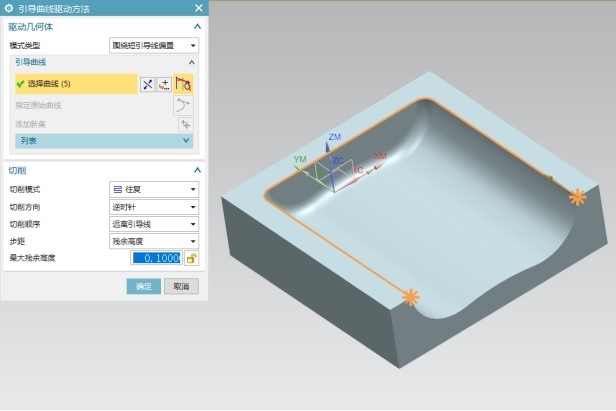

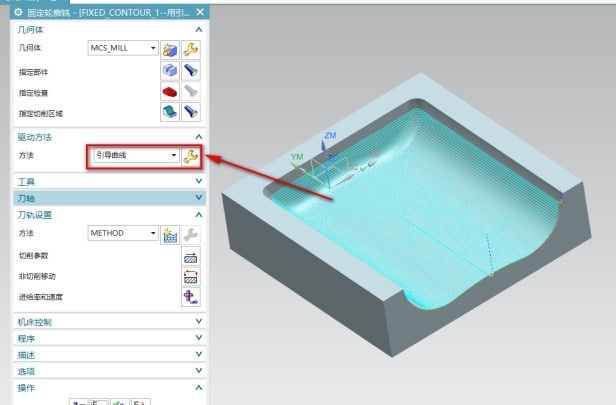

NX12.0新增功能---引导曲线：通过选择要加工面的开放外形线就可以生产漂亮的刀路！ 如图所示：

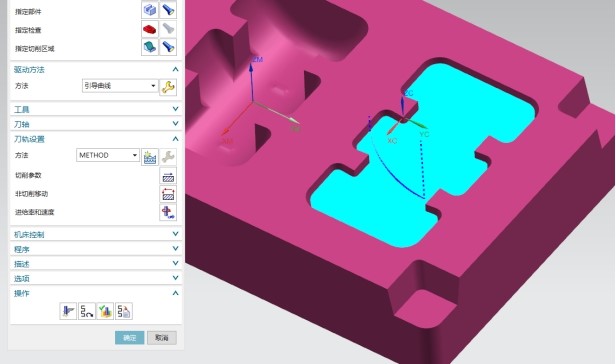

****思考一下下面这个图形的曲面用什么加工方法可以生产曲面的刀路，有几种方法！可以是三轴的操作！不同方法生成的刀路的比较！

案例图档路径：X:\UG四五轴编程经典教程+备课--183GB\名师高徒四五轴编程备课--魏老师--11.5GB\四五轴上课功能指令案例\1.1-NX12.0新增功能介绍

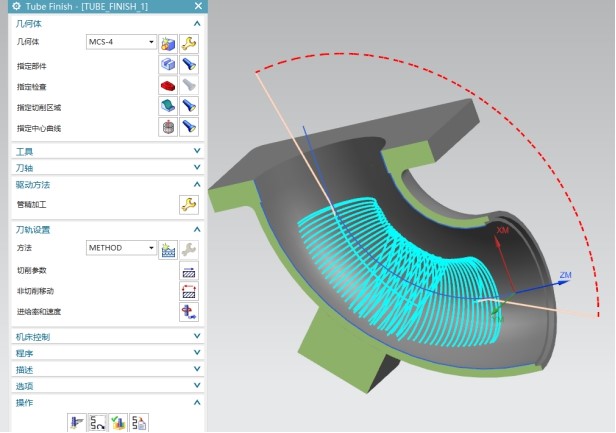

NX12.0新增功能---管道加工TUber Rough：

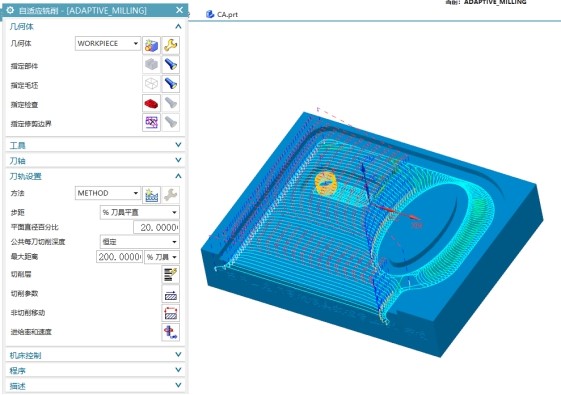

NX12.0新增功能---自适应铣削：

旋风铣.高速铣.动态铣.摆线铣削，叫法很多，用UG的朋友对这个功能有很高的期待，可以提高切削的效率，每刀切削量可以控制均匀！ 如图所示：

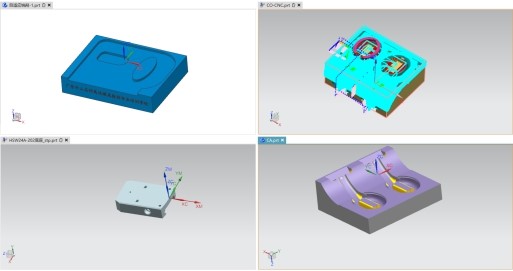

NX12.0新增功能---多窗口功能：打开不同的零件在窗口显示，进行一个个操作.编程，提高效率！10.0多窗口是相同的零件显示多个窗口！

在“标准”---打开“窗口布局下拉菜单”

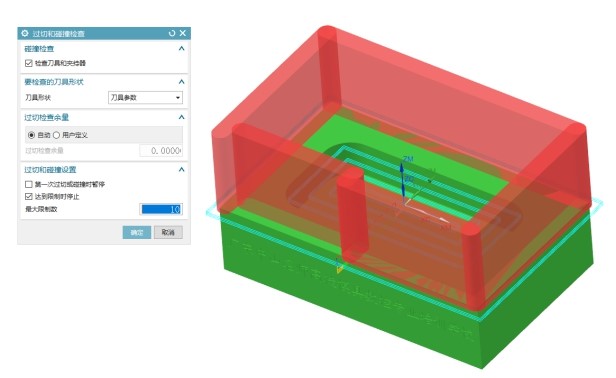

NX12.0新增功能---过切检查功能：可以方便的找到哪段刀路过切了，并且可以生成“刀具扫略”，生成过切的“求交体”。

案例图档位置：E:\UG四五轴编程经典教程+备课--183GB\名师高徒四五轴编程备课--魏老师--11.5GB\四五轴上课功能指令案例\NX12.0新增功能介绍

NX12.0帮助功能的使用：点击需要帮助的命令---弹出该命令的对话框，按“F1”即可打开UG官网里的帮助功能，里面有详细的介绍和视频操作步骤！

12.0角色的自定义：

Step:进入要设置图标的模块（如：建模）---按ctrl+1---打开“定制”对话框进行设置（跟UG10.0是差不多的！）

****技巧：关于角色文件恢复到初始状态，然后重新加载没有变化的解决方法？

Step:只需要在其他电脑（或者U盘里面有的角色）将正常的角色复制到电脑加载一下就可以了！！！

NX12.0经典工具条的设置：

Step:此电脑---右键---属性---更改设置---高级---环境变量---在“系统变量”点“新建”---变量名（N）：UGII_DISPLAY_DEBUG

变量值（V）：1

****添加环境变量后继续设置：首选项-用户界面-布局-经典工具条-应用！

NX12.0其他新增加命令的设置变量：

NX12.0 调出方法“引导曲线”驱动方法;

变量名（N）：UGII_CAM_ENABLE_AREAMILL_SPIRAL

变量值（N）：1

变量名（N）：UGII_CAM_ENABLE_GUIDED_CURVE

变量值（N）：1

Ps：引导曲线是NX12.0在加工部分增加的为数不多的新命令；

新增区域铣削加工螺旋驱动方法：

变量名（N）：UGII_CAM_ENABLE_AREAMILL_SPIRAL

变量值（N）：1
