UG新手必看 | 如何合理设计「定位圈」？

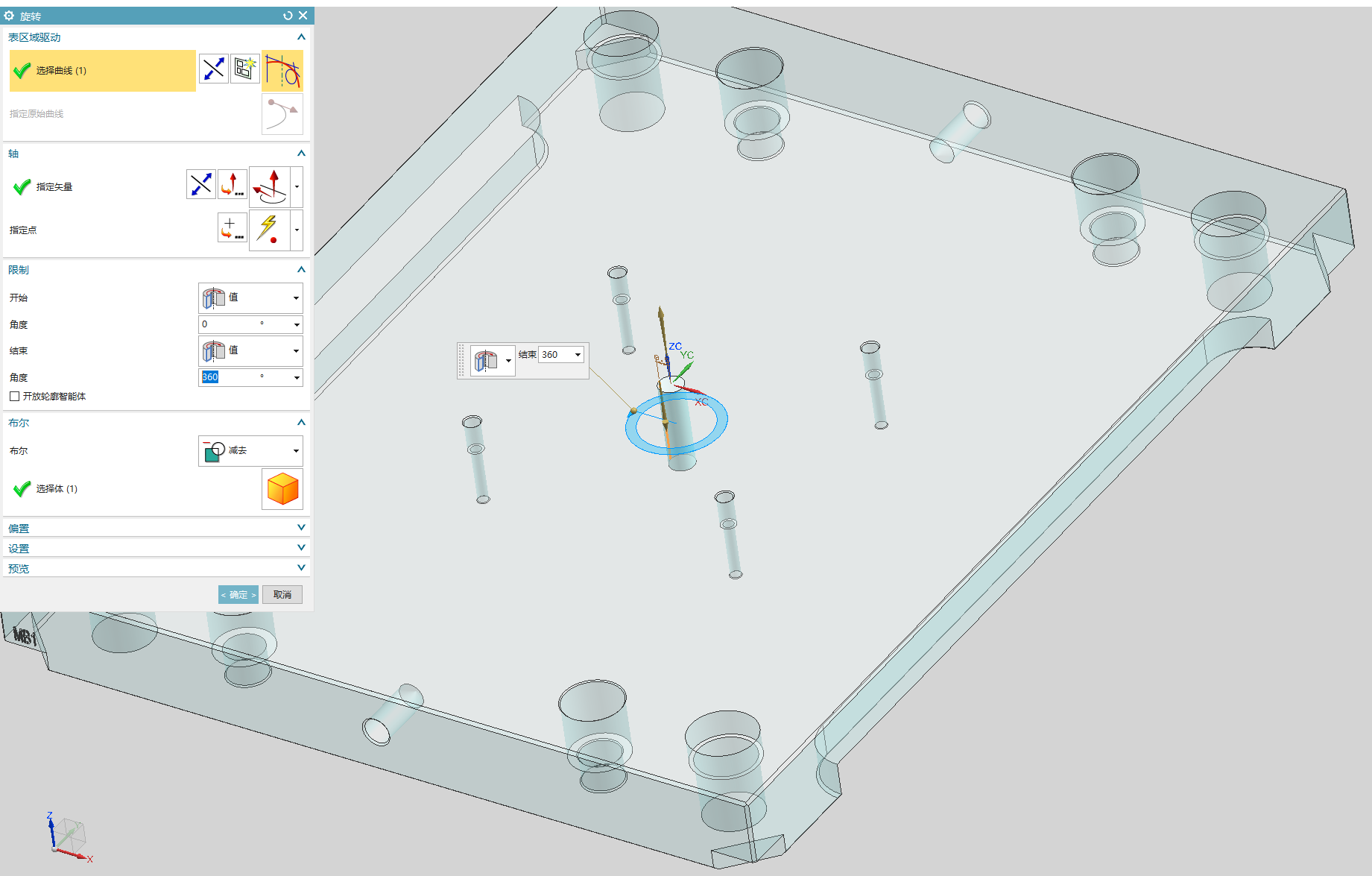

第一步：使用插入、设计特征、旋转工具，在板模中心创建一个直径17.0的唧咀过孔，如下图所示。

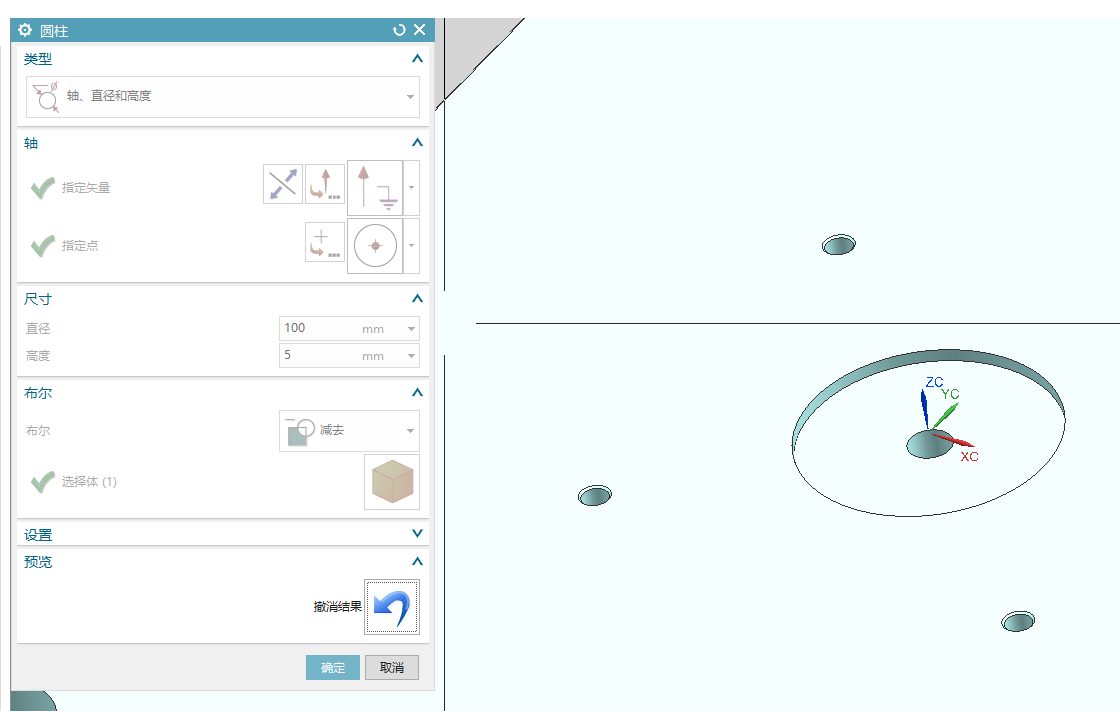

第二步：使用插入、设计特征、圆柱体工具，在模板正面做一个直径120，深度5MM的定位圈沉台。如下图所示

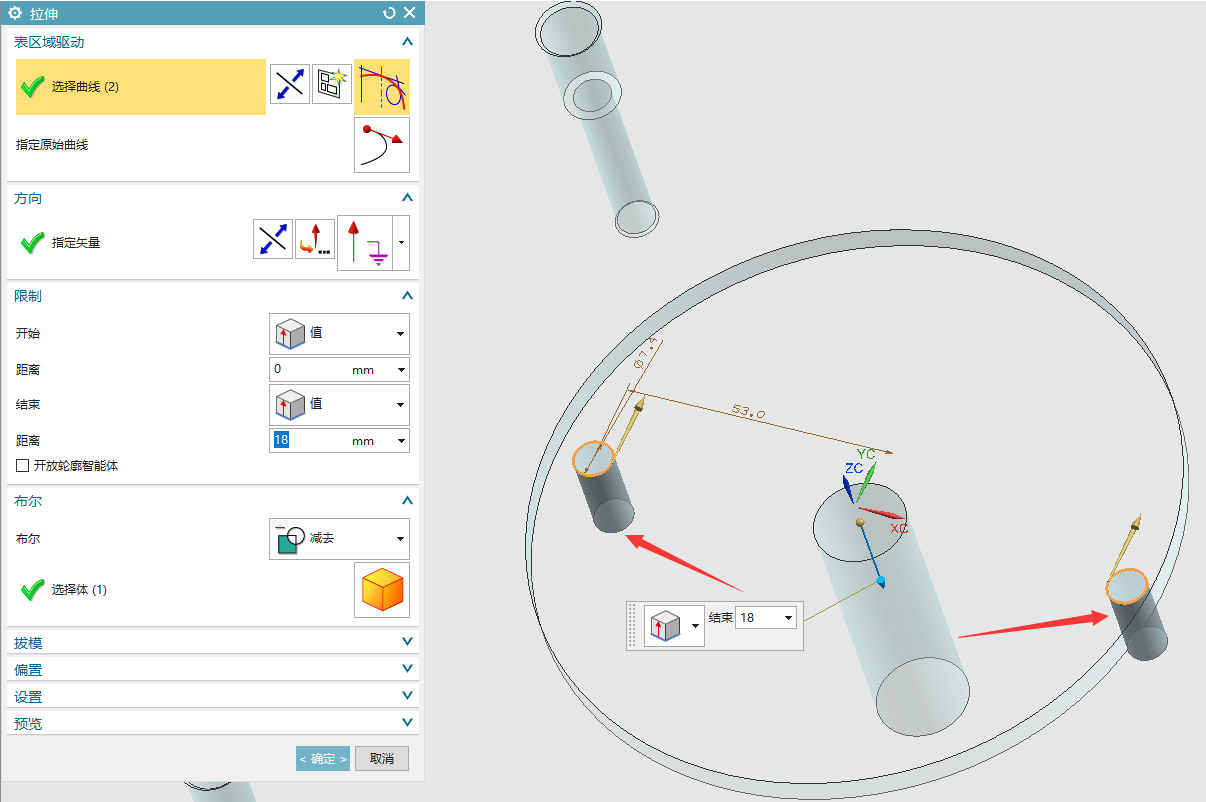

第三步：使用插入、拉伸工具，在定位圈底平面设计2个M8的螺丝底孔，（M8螺丝底孔一般是6.8），深度约18-20MM，如下图所示。

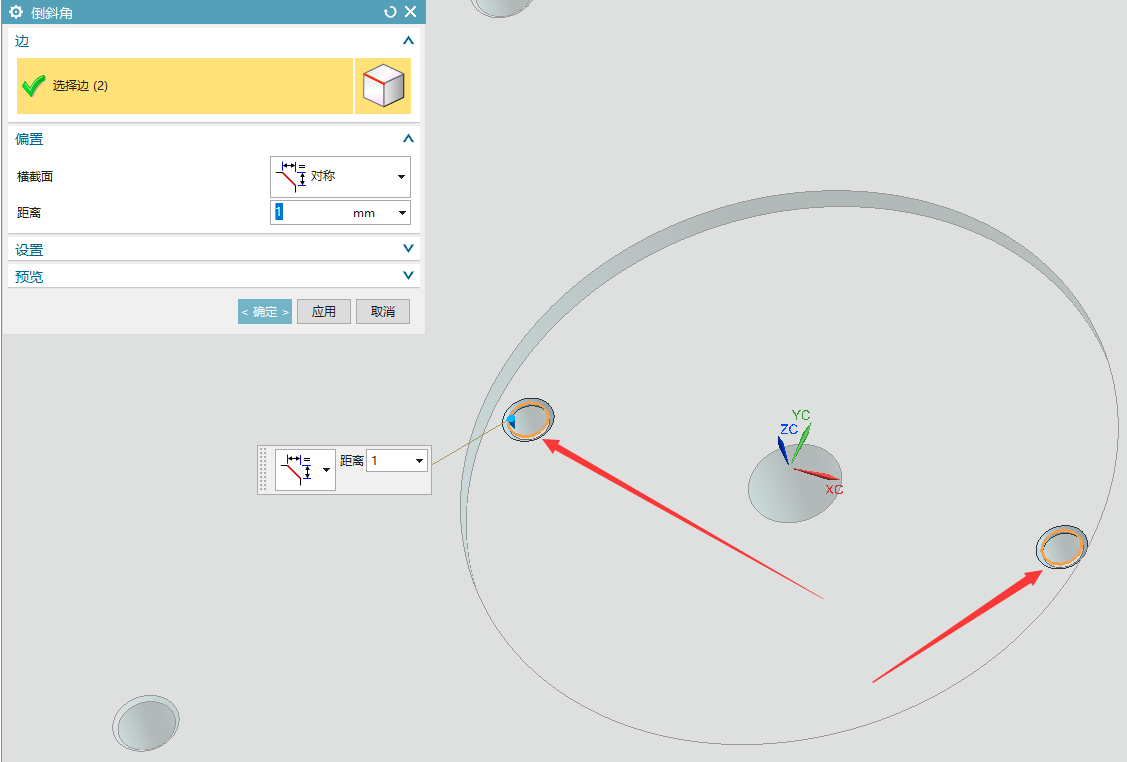

第四步：使用插入、细节特征、倒斜角工具，做螺丝孔边缘倒角，如下图，

将螺丝做1MM倒角，以方便螺丝攻牙时，丝锥更容易进入，如下图

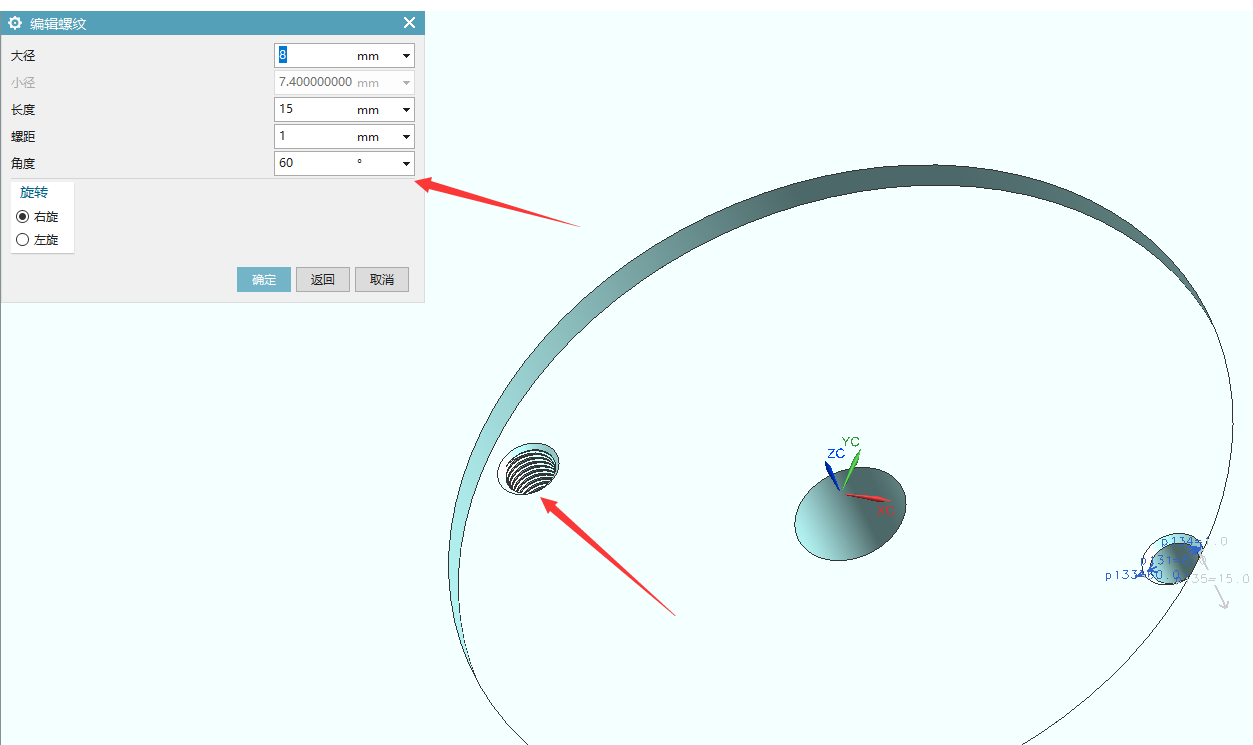

第五步：使用插入、设计特征、螺纹工具做出螺丝，螺丝效果如下图所示

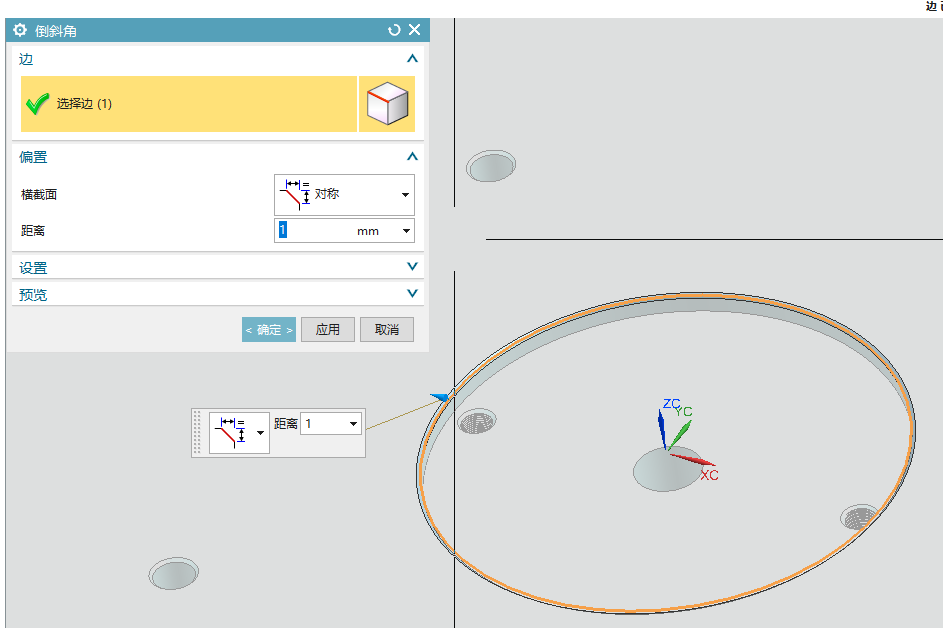

第六步：使用插入、设计特征、倒角工具，将模板上的定位圈孔边缘做1MM倒角。如下图效果

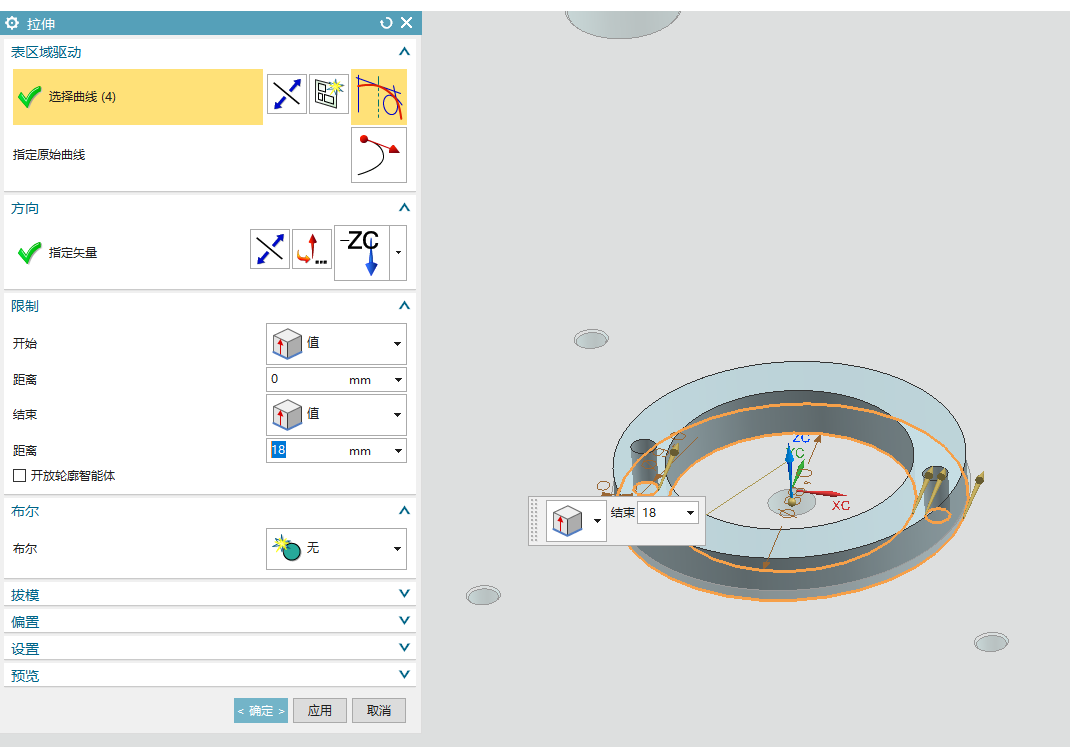

第七步：使用插入、设计特征、拉伸工具设计定位圈形体。如下图

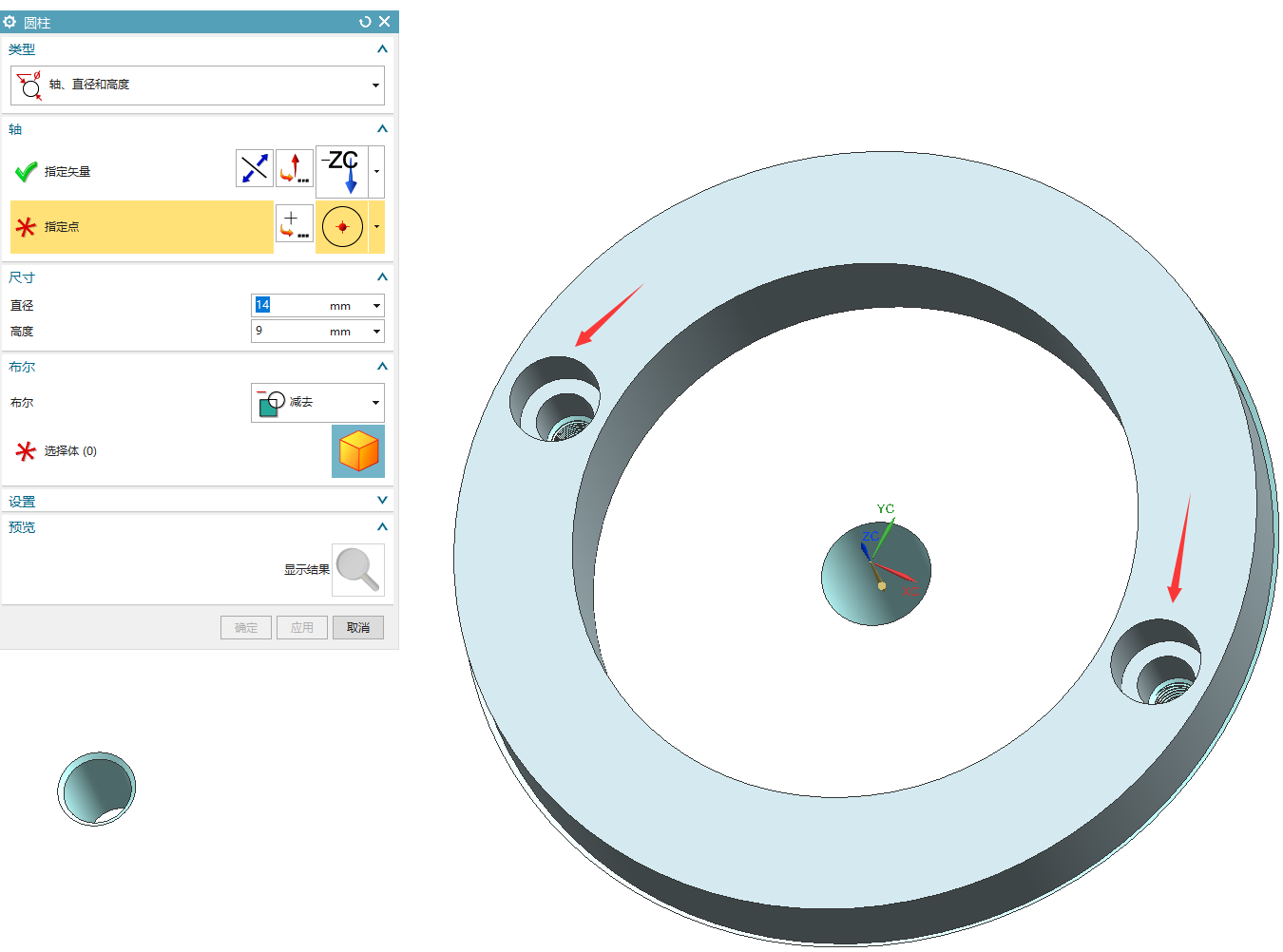

第八步：使用插入、设计特征、圆柱体工具，设计螺丝沉孔，如下图所示

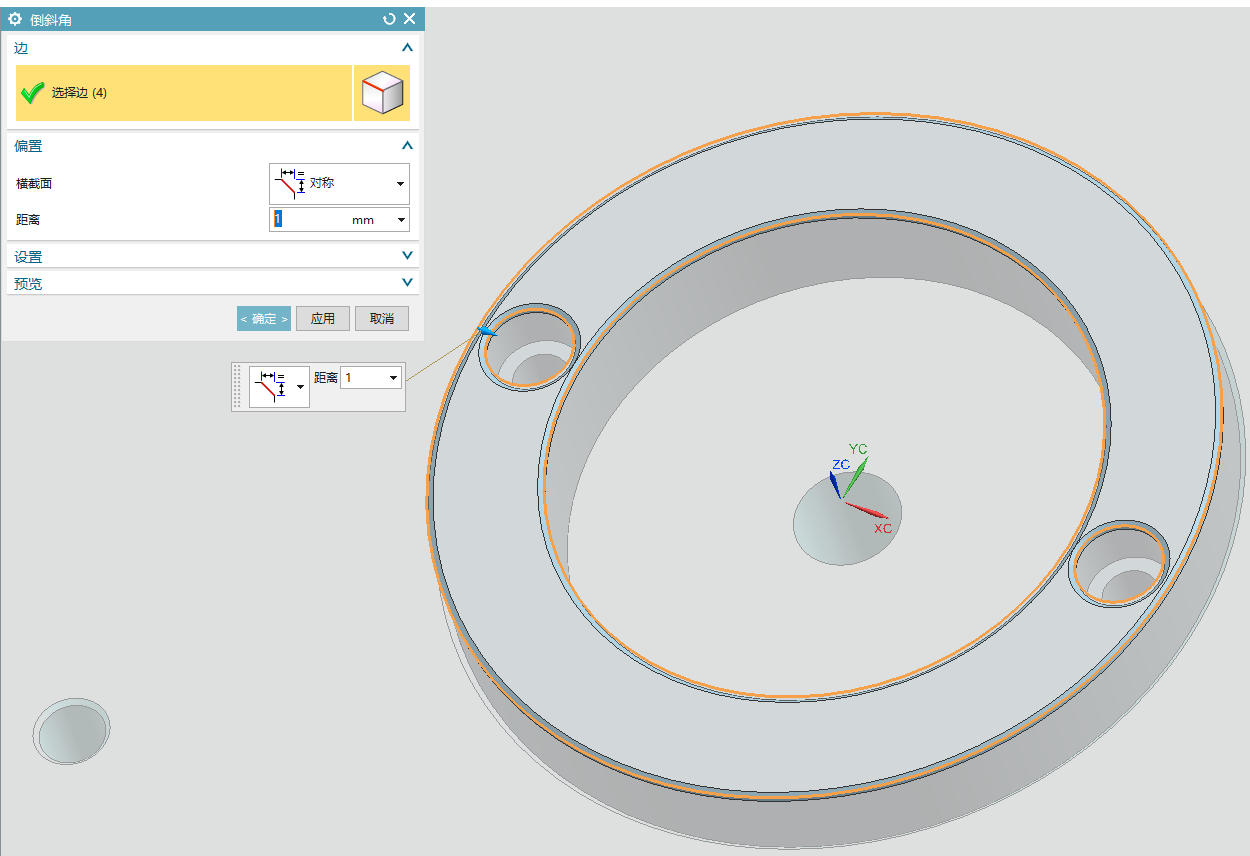

第九步：使用插入、细节特征、倒角工具，对定位圈利角边进行倒角，如下图

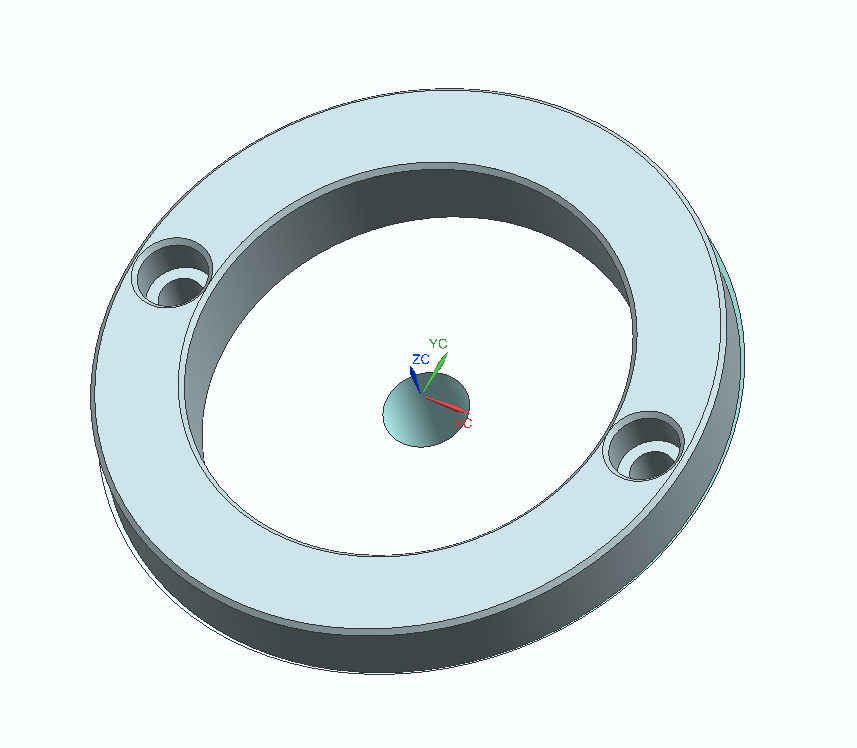

好啦，完美收工，如下图所示的效果，模具定位圈设计，同学们都学会了吗？
